supermicro ipmiview 사용법

supermicro ipmiview 사용법





supermicro에서는 서버 관리 툴이 몇 가지가 있다. 보통 사용하는 툴은 IPMICFG, IPMIWEB, IPMIVIEW 정도가 될 것 같다. 그중에 ipmiview를 통한 서버 관리에 대해 알아보도록 하겠다. 아래 링크에서 다운로드 후 사용할 수 있다.



www.supermicro.com/en/solutions/management-software/ipmi-utilities

Supermicro IPMI Utilities | Supermicro Server Management Utilities | Supermicro



exe파일을 실행 시킨 후 별다른 옵션 없이 next 눌러 주며 설치를 완료해 주면 된다.





IPMIView - New



설치 후 IPMIView를 실행 하게 되면 위와 같은 창이 나올 것이다. 위에 탭을 누르게 되면 스크린샷이 안돼서 일단 글로 작성해 보도록 하겠다. File 탭에는 New가 있으며 그 속성에는 system과 group을 만들 수 있다. group은 보통 IDC 같은 다중 서버를 관리하는 곳에서 많이 사용하며, 대수가 없다면 system추가로 관리하면 될 것이다. 그 외에는 ipmi configuration관련된 reload 및 save 그리고 Discover IPMI device 항목이 있다.

new - system 으로 server의 ipmi주소와 system name을 적어주면 간단하게 ipmiview에서 접속이 가능하다.





IPMIView login



Login ID와 Password는 지난번 포스팅인 IPMIWEB이나 IPMICFG에서 말했듯이,

ADMIN/ADMIN으로 초기셋팅 되어 있다.





IPMIView Event Log



Event Log탭에는 health event와 maintenance event를 확인할 수 있다 Get으로 log를 추출하면 log가 쌓여있으면 보이게 된다. health event는 ipmicfg의 sel list와 동일하며, hardware의 event가 발생하며, maintenance event는 ipmi 관련된 변경사항이 저장이 된다. user생성이라 던 지, 패스워드 변경 등이다.

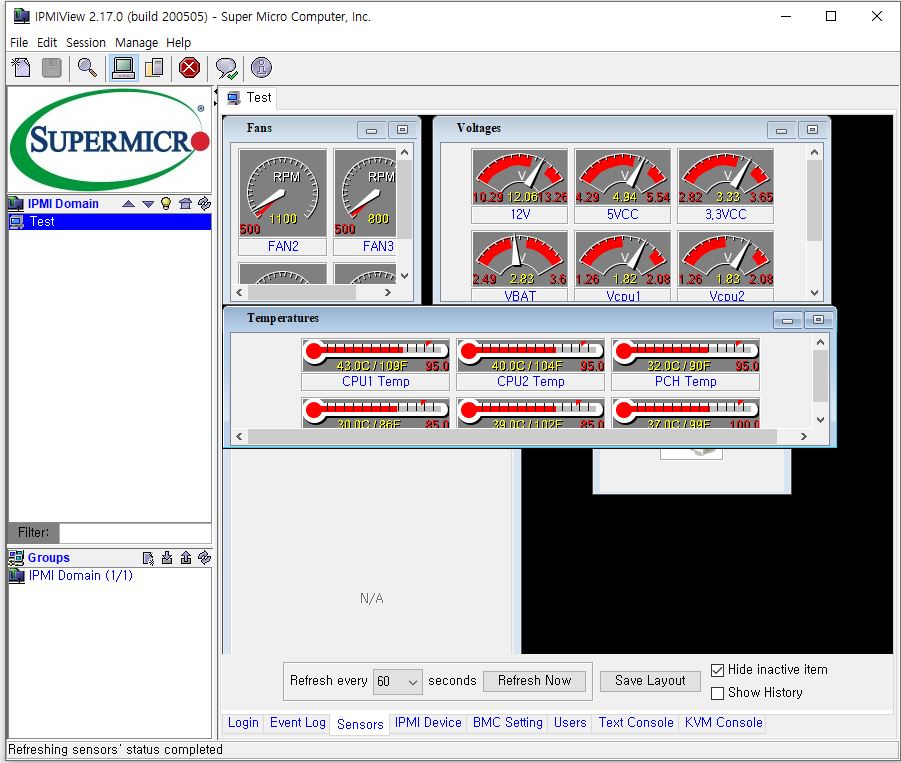

IPMIView Sensors



Hardware의 Temp와 Fan, voltages 및 power상태등을 확인할 수 있다. defaults 설정 60초를 10초, 20초, 30초 , 45초, 60초, 90초, 120초 단위까지 변경 가능하다.





IPMIView IPMI Device



IPMI Device탭에서는 IPMI Firmware및 revision 등 board model을 확인 가능하며, 전원제어와 그 외에 IPMI BMC리셋 등 장치를 컨트롤하는 부분에 대해 진행할 수 있다. Fan speed는 optimal이 defaults이지만 필요에 따라 HeavyIO 및 Full mode로 변경 후 사용해야 할 것이다.





IPMIView BMC Setting



BMC Setting에서 BMC 즉 IPMI의 IP 변경과 MAC변경이 가능하다. 또한 VLAN의 구성과 SNMP community와 IP 등록, LAN Interface의 모드를 사용자에 환경에 맞게 변경 가능하다.





IPMIView Users



말 그대로 User에 대한 설정이다. User추가 및 권한 변경으로 Administrator 및 Operator 등을 설정할 수 있다. 또한 FRU값을 직접 입력해 놓을 수 있다.





IPMIView Text Console



SOL - Serial Over Lan 기능이지만 사실 난 안 써봐서 모르겠다.





IPMIView KVM Console



말 그래도 KVM 원격기능을 사용하는 것이다. Keyboard Video Monitor기능이다. 원격지에서 직접 콘솔로 붙여서 사용하는 것과 동일한 기능을 가져다준다.

그리고 현재는 처음 구성시 File에서 system항목으로 하였지만 서버가 수십대 혹은 수백대이면 Group을 만들어서 관리 할 수 있으며 IPMIView를 통해 한번에 on/off를 할 수 도 있다.



이로써 Supermicro에서 제공되는 IPMI기능인 IPMIView를 알아보았다. 이전 포스팅에 IPMIWEB과 IPMICFG의 활용도 있으니 필요하다면 확인해 보면 좋을 것 같다.
